Introducción a las PCB electrónicas

David Galisteo Cantero

Anuncio:

Hoy comenzamos con una serie dedicada a la electrónica, hablando un poco sobre las PCB, uno de los componentes fundamentales en este mundo.

¿Qué es una PCB?

Una PCB (Printed Circuit Board) es una tarjeta de circuito impreso, dicho de otra forma, una tarjeta donde se conectan los componentes electrónicos que usaremos en nuestro proyecto.

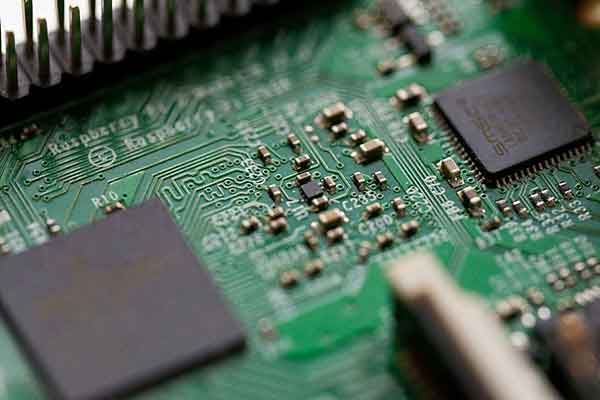

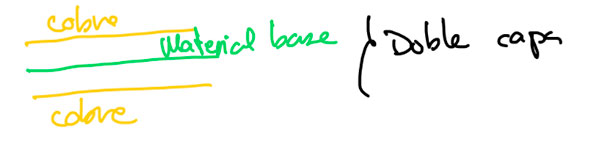

Podemos encontrar estas tarjetas formadas por una capa individual, capa doble, o multicapa, llegando incluso hasta 32 o 64 capas. Entre cada una de las capas encontramos un «sustrato» o material aislante.

Este material aislante entre las capas suele estas compuesto de fibra de vidrio, es lo más usado por el coste – beneficio que presenta.

Para entender el concepto de las capas, podríamos hacer un símil con la tarta de 3 chocolates (capas) : )

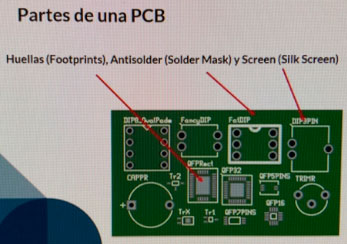

Partes de una PCB

Las PCB se componen de los siguienes elementos:

  • Pistas: Son los caminos de cobre entre nuestros componentes
  • Huecos: Perforaciones donde irán colocados los componentes
  • Vías: Similar a los huecos, pero servirán para realizar conexiones entre capas
  • Huellas: Representación 2D del componente, digamos que sería el «dibujo» que nos indica las dimensiones y forma del componente en la PCB
  • Antisolders: Es la pintura del PCB, «inmune» a la soldadura, normalmente suele ser de color verde
  • Screen: Vendría a ser el «rótulo» que tiene cada componente, R1, D2…

Tipos de PCB

Tenemos varios tipos de tarjetas, pero las más usuales son las rígidas, similares a la de la imagen anterior, y las flexibles, un ejemplo de estas últimas serían los cables «flex», que sirven de conexión entre la placa base de un ordenador portátil y el circuito de la pantalla.

Esquemáticos

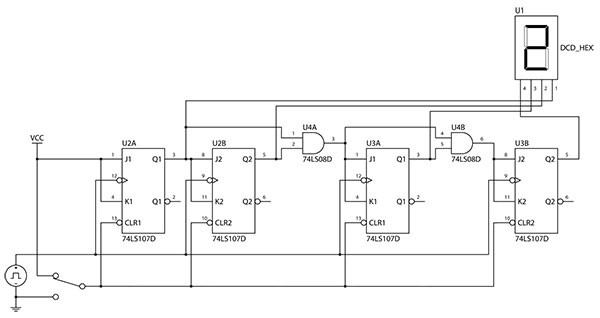

El esquemático es la representación de nuestro circuito electrónico, para crear estas representaciones, tenemos distintos softwares, pero quizás el más extendido por ser software libre, es KiCad, desarrollado por ingenieros del MIT. A continuación vemos un ejemplo de esquemático:

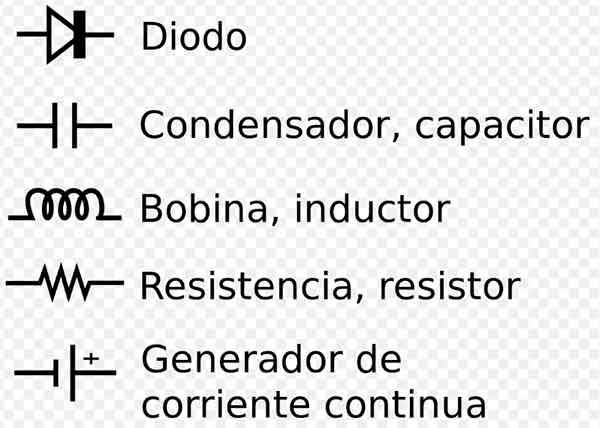

Los componentes más usados en estos diagramas suelen ser resistencias, diodos, condensadores… etc

Un tema muy importante a la hora de construir esquemáticos, es la definición de los «designadores», el ID de cada componente, R1, R2… etc. Los softwares como KiCad lo hacen automático, de izquierda a derecha, de arriba a abajo… etc. Es muy recomendable usar este tipo de ayudas, ya que evita que cometamos errores de dejar componentes sin id o repetir el mismo en componentes distintos.

También solemos tener a nuestra disposición «librerías» de representaciones 2D de los componentes, que nos facilitan mucho la labor de construcción del diagrama completo.

Llegamos al final de esta introducción sobre las PCB electrónicas, espero que os haya sido de utilidad.

HackSaludos!
